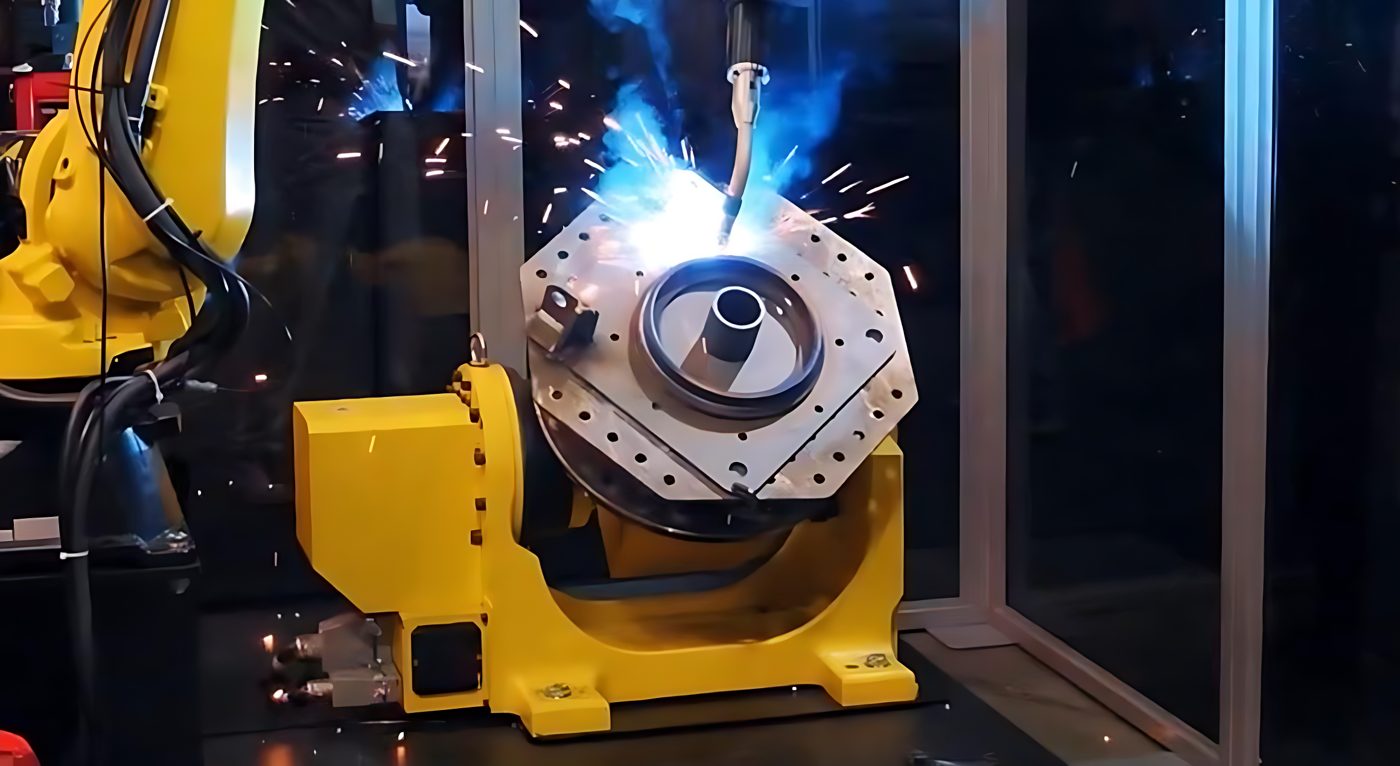

Robotické svařování
Automatizované svařovací systémy pro maximální efektivitu a přesnost – komplexní řešení robotického svařování pro moderní průmyslovou výrobu. Dostupné technologie: MIG/MAG, TIG a laser.

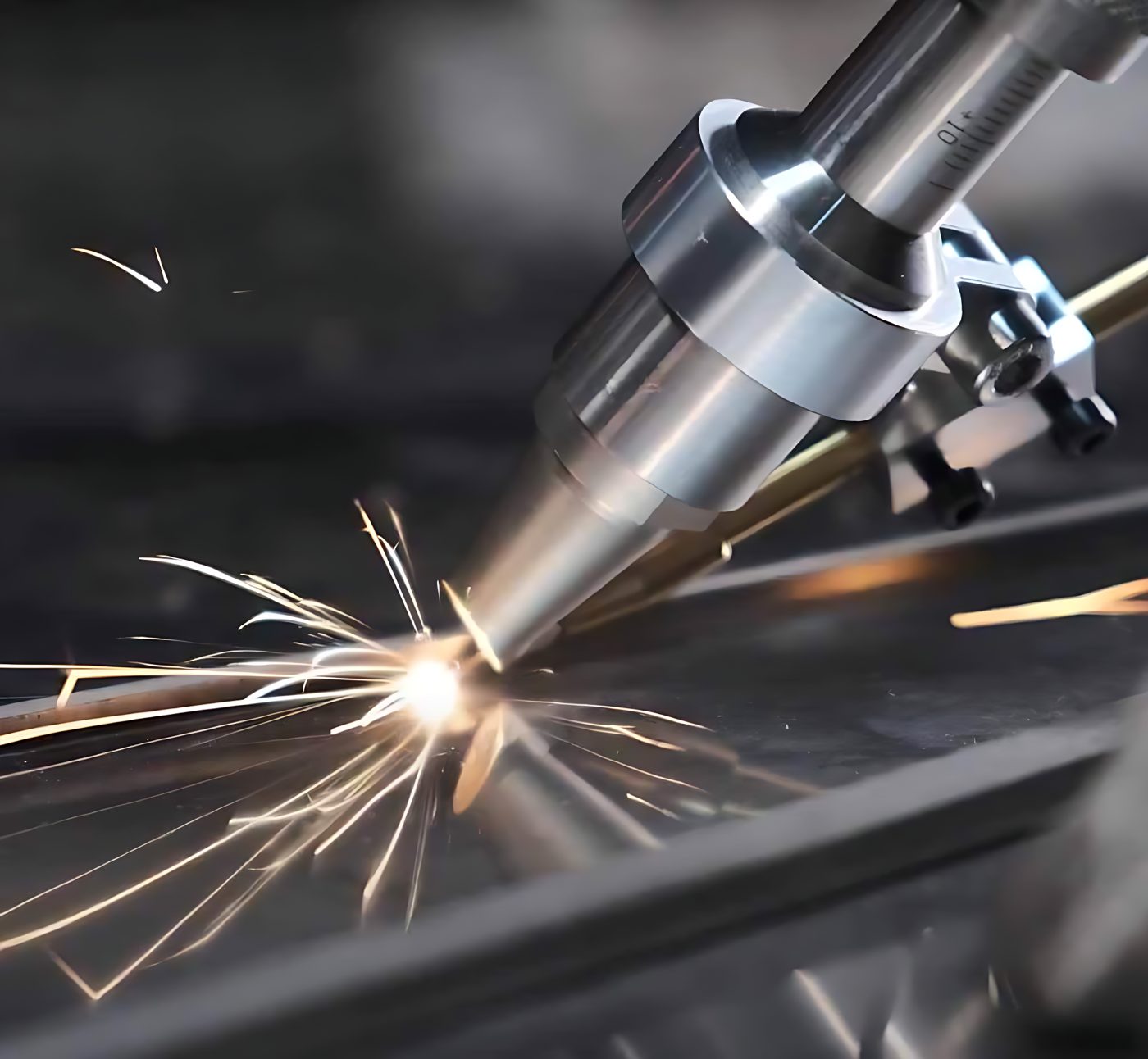

Všechny metody svařování máme vylepšené vlastním vývojem, upraveným softwarem nebo i svařovacími zdroji. Pro laser jsme vyvinuli speciální odlehčenou laserovou hlavici. Díky tomu naše pracoviště opakovaně dodávají svařence, které projdou i nejnáročnějšími zkouškami kvality.
Do robotických pracovišť umíme integrovat i kombinovanou variantu svařovací a čisticí laser.
Technické parametry svařovacích technologií
MIG/MAG
- Svařovací proud
- 30–400 A
- Zatěžovatel 60 %
- 400 A
- Zatěžovatel 100 %
- 310 A
- Napájecí napětí
- 3×400 V
- Jištění
- 32 A
- Krytí
- IP 23
- Rychlost podávání drátu
- 0,5–25 m/min
- Průměr drátu
- 0,6–1,6 mm
- Chlazení hořáku
- vodní
TIG
- Svařovací proud
- 3–350 A
- Zatěžovatel 60 %
- 350 A
- Zatěžovatel 100 %
- 300 A
- Napájecí napětí
- 3×400 V
- Jištění
- 25 A
- Krytí
- IP 23
- Průměr elektrody
- 1,0–4,0 mm
- Průměr drátu
- 0,6–1,6 mm
- Chlazení hořáku
- vodní
Laser
- Výkon laseru
- 2000 W
- Vlnová délka
- 1080 nm
- Průměr vlákna
- 50 μm
- Napájecí napětí
- 3×400 V
- Jištění
- 32 A
- Krytí
- IP 54
- Průměr drátu
- 0,8–1,2 mm
- Chlazení
- vodní
- Spotřeba chladicí vody
- 15 l/min
Modelové řady pracovišť
Tři modelové řady svařovacích pracovišť, každá pro jiný typ výroby. Každé pracoviště má vlastní ovládací prvky start a stop pracovního cyklu a vlastní bezpečnostní prvky. Přídavný svařovací drát lze podávat z cívky nebo ze sudu.

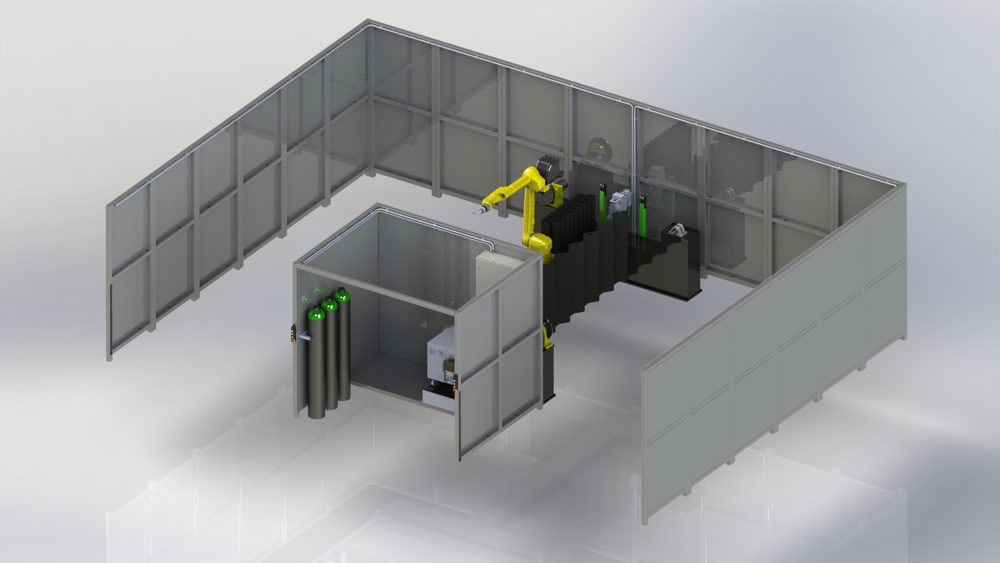

Modelová řada H
Pro běžné aplikace
Robotické svařovací pracoviště na ocelové konstrukci ve tvaru písmene H. Robot je umístěn ve středu a obsluhuje dvě pracovní stanice – v jedné svařuje, ve druhé obsluha vyndává hotový svařenec a připravuje další.
Pracoviště se skládá ze dvou oddělených stanic. Délka svařovací stanice 3000 mm, průměr protočení 1200 mm.

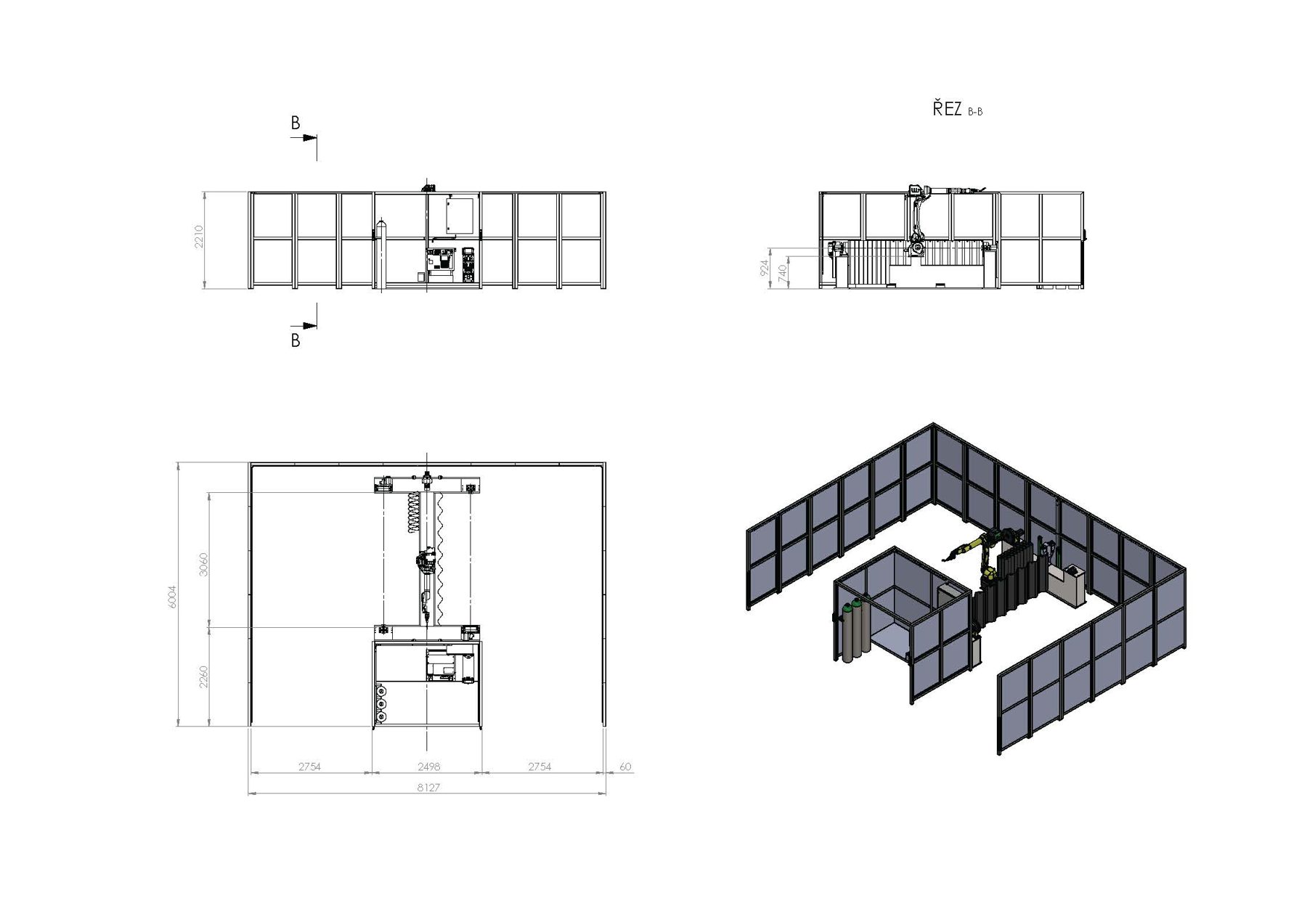

Rozměrový výkres řady H

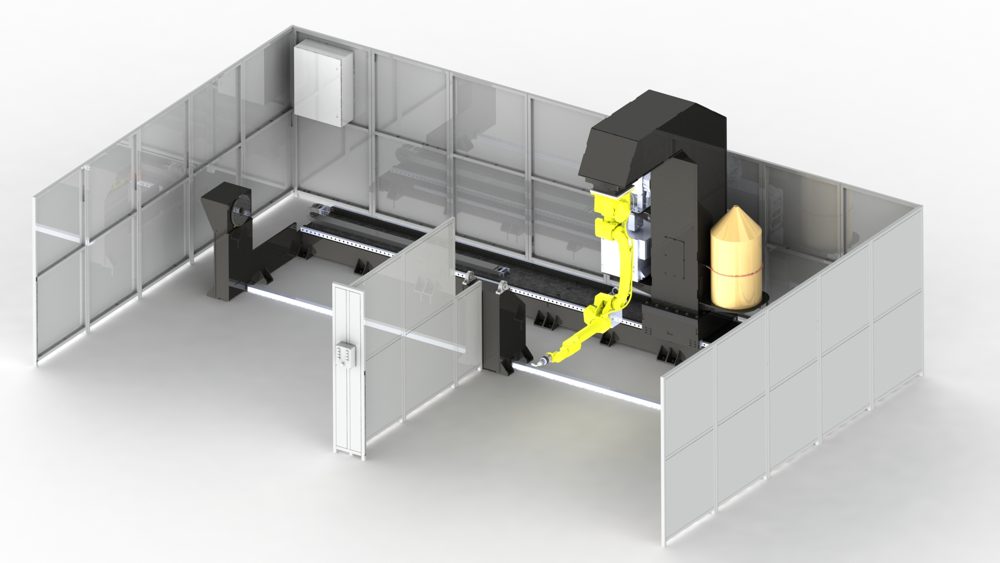

Modelová řada E
Pro nejnáročnější a rozměrné sestavy
Robotické svařovací pracoviště na ocelové konstrukci ve tvaru písmene E. Robot je umístěn na dráze, zavěšen na věži a obsluhuje dvě pracovní stanice. Délka stanice 2850 mm, průměr protočení 1200 mm.
Snadnou demontáží středové přepážky lze stanice spojit v jednu dlouhou 6200 mm. Pojízdný robot na dráze a parametricky řízená polohovadla umožňují vyrábět i ty nejnáročnější složité sestavy.

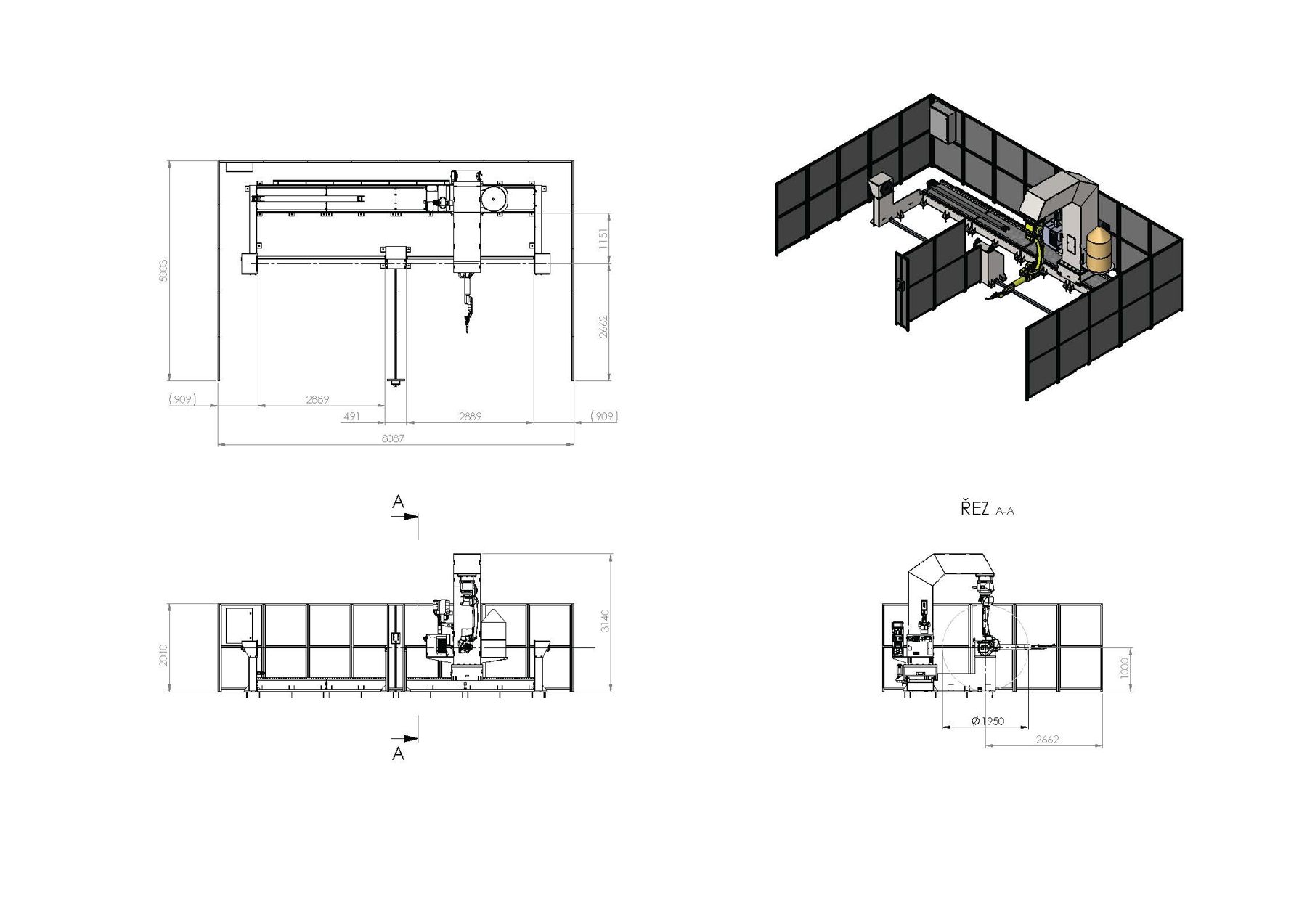

Rozměrový výkres řady E

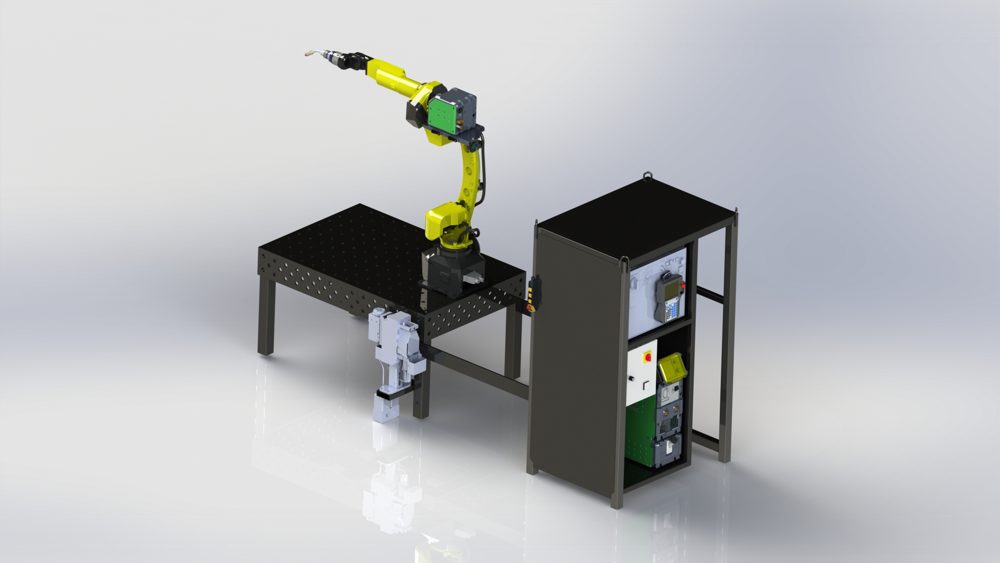

Modelová řada T
Pro jednodušší přesné opakování
Robotické svařovací pracoviště na ocelovém svařovacím stole, robot je umístěn přímo na stole. Stůl má rozměr 1500 × 1000 mm s otvory 22 mm pro použití standardních svařovacích upínek.

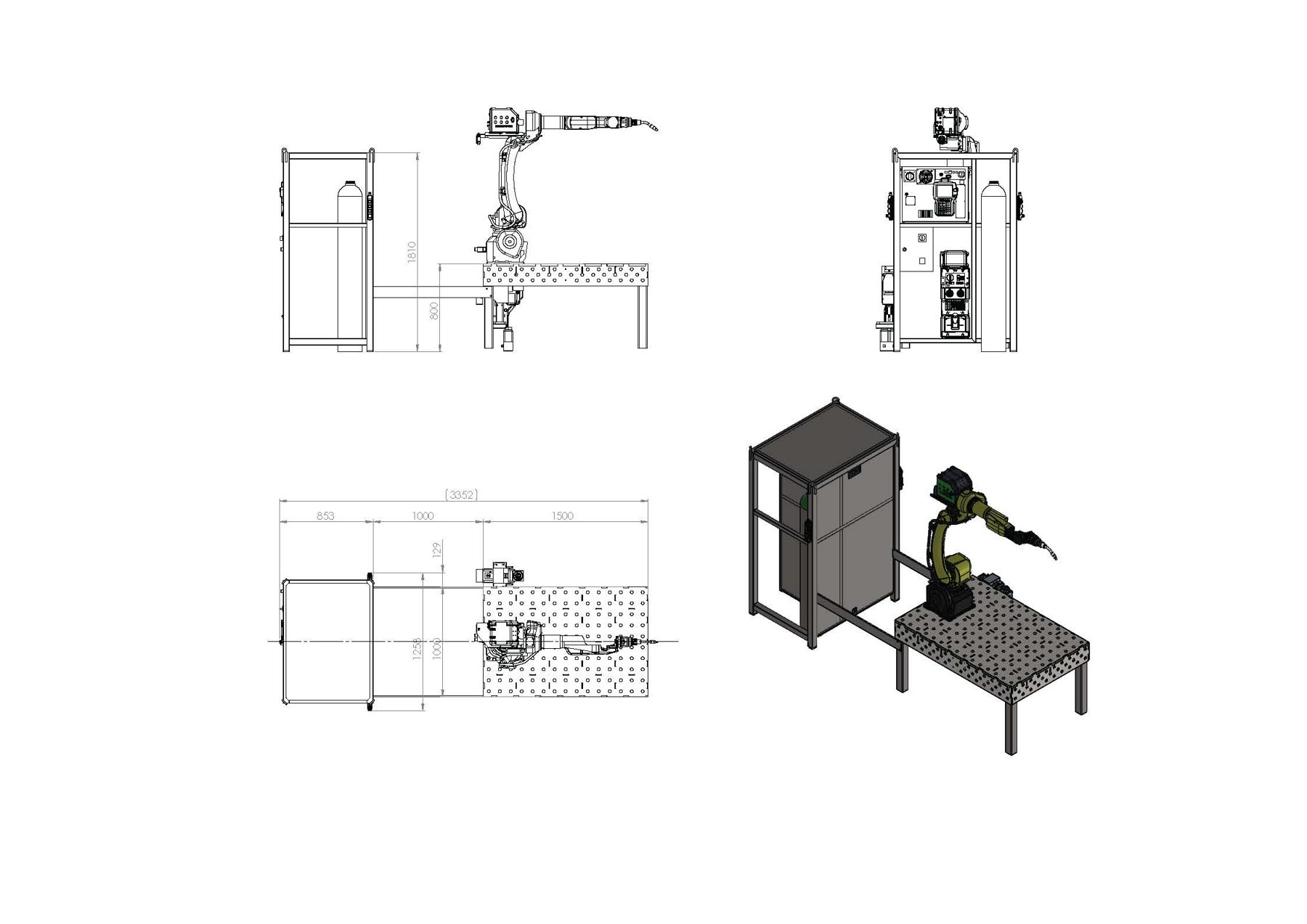

Rozměrový výkres řady TSpolečná výbava všech řad
Robotický systém
- Průmyslový robot FANUC ARC Mate 100iD/8L s dosahem 2032 mm
- Dotykové vyhledávání dílů
- Automatická korekce dráhy
Polohovací systém
- 2× jednoosé polohovadlo FANUC s protiložiskem
- Nosnost 1000 kg
Bezpečnostní prvky
- Bezpečnostní optické závory REER
- Bezpečnostní ocelové oplocení
Doplňkové funkce FANUC
Na pracovištích používáme metody a funkce robotů FANUC pro vyhledání dílu a sledování svaru.

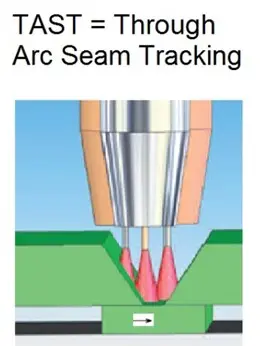

Arc Seam Tracking (TAST)
Sledování svaru měří přímo na svařovacím oblouku a během svařování kompenzuje dráhu robota. Střed svaru sleduje pomocí kývavého pohybu, vzdálenost hořáku hlídá měřením napětí na oblouku.

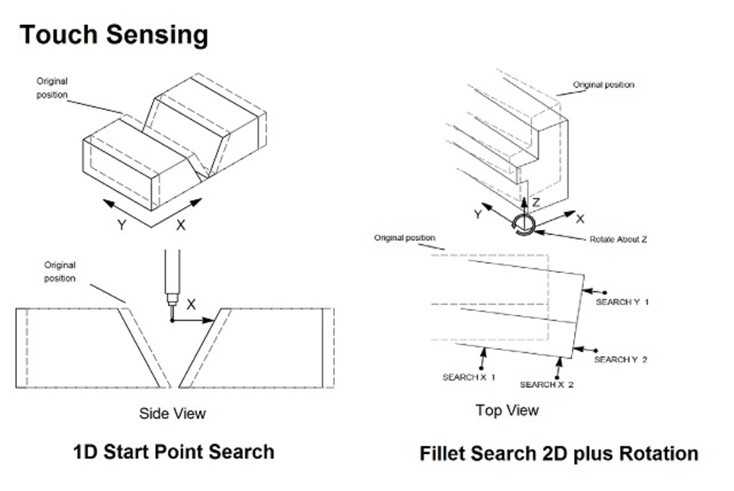

Touch Sensing
Elektrický dotykový senzor vyhledá a kompenzuje posunuté a pootočené výrobky. Nabízí několik způsobů vyhledání počátečního bodu, 2D a 3D posuny a rotace i vyhledání kruhových otvorů.
