Robotické svařování

Automatizované svařovací systémy pro maximální efektivitu a přesnost.

Dostupné technologie svařování

MIG/MAG

TIG

LASER

Technické parametry svařovacích technologií

MIG/MAG

Svařovací proud30-400 A

Zatěžovatel 60%400 A

Zatěžovatel 100%310 A

Napájecí napětí3x400 V

Jištění32 A

KrytíIP 23

Rychlost podávání drátu0,5-25 m/min

Průměr drátu0,6-1,6 mm

Chlazení hořákuvodní

TIG

Svařovací proud3-350 A

Zatěžovatel 60%350 A

Zatěžovatel 100%300 A

Napájecí napětí3x400 V

Jištění25 A

KrytíIP 23

Průměr elektrody1,0-4,0 mm

Průměr drátu0,6-1,6 mm

Chlazení hořákuvodní

LASER

Výkon laseru2000 W

Vlnová délka1080 nm

Průměr vlákna50 μm

Napájecí napětí3x400 V

Jištění32 A

KrytíIP 54

Průměr drátu0,8-1,2 mm

Chlazenívodní

Spotřeba chladící vody15 l/min

Modelové řady

Nabízíme tři specializované modelové řady svařovacích pracovišť, každá navržená pro specifické potřeby výroby

Modelová řada H

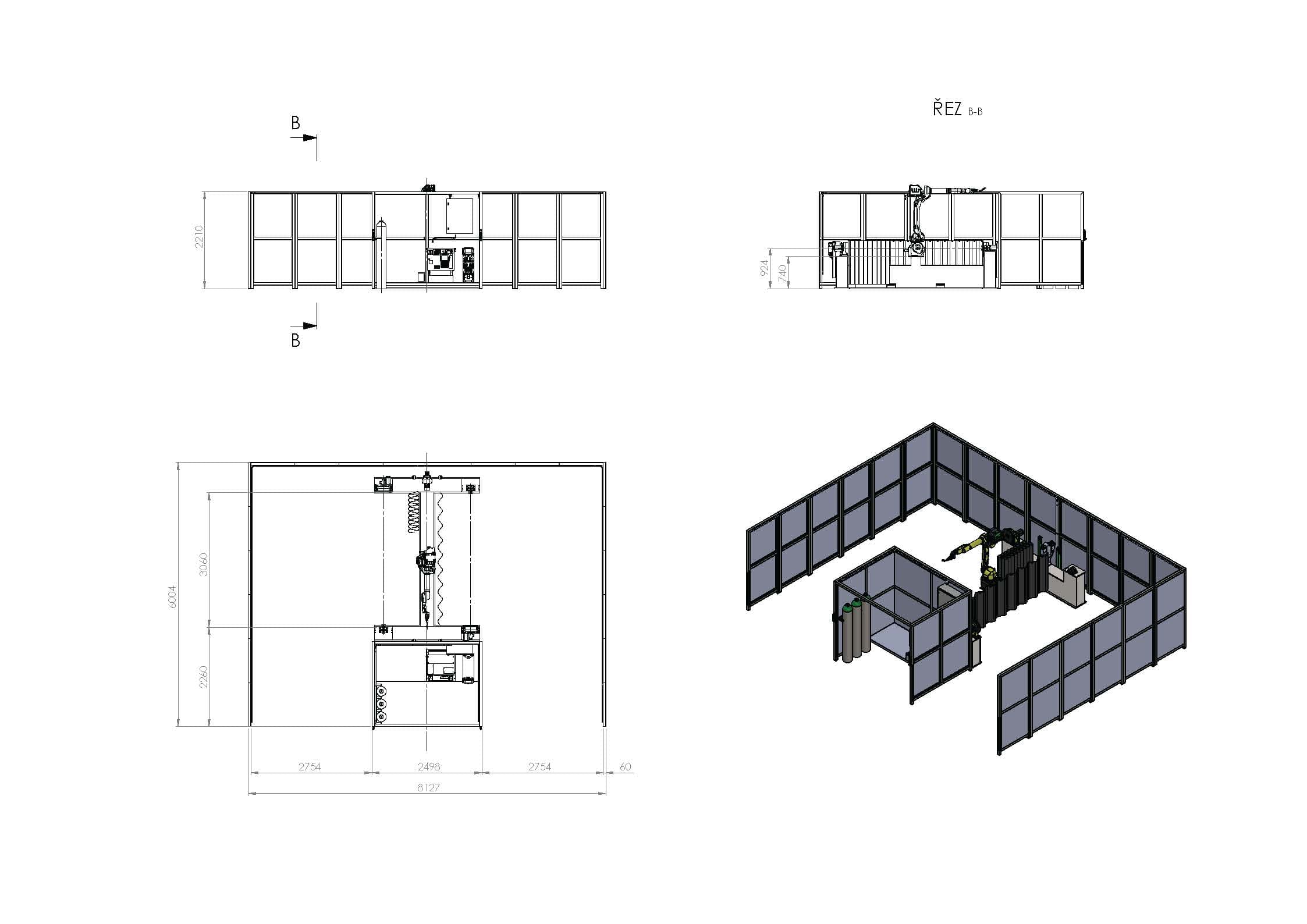

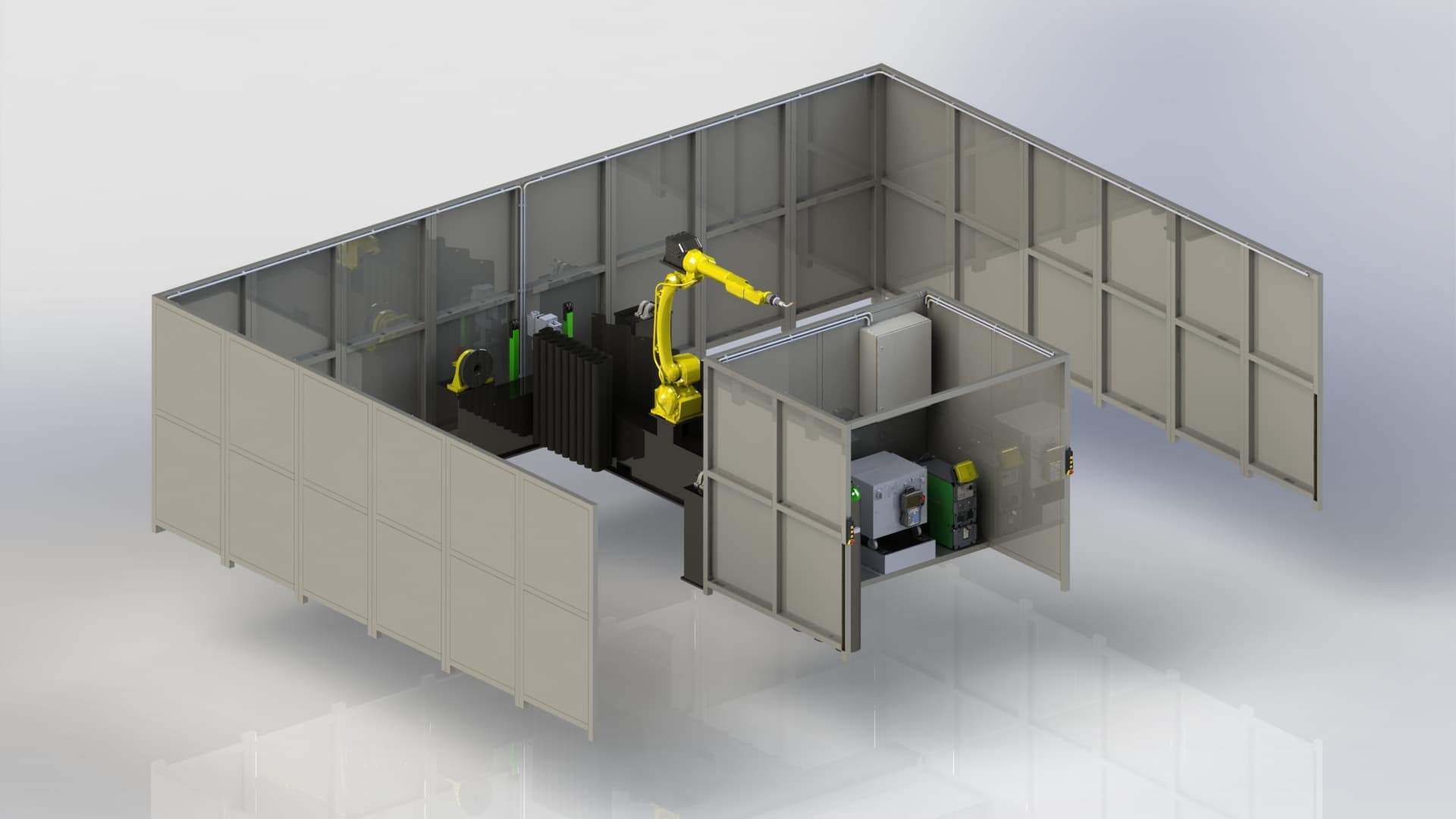

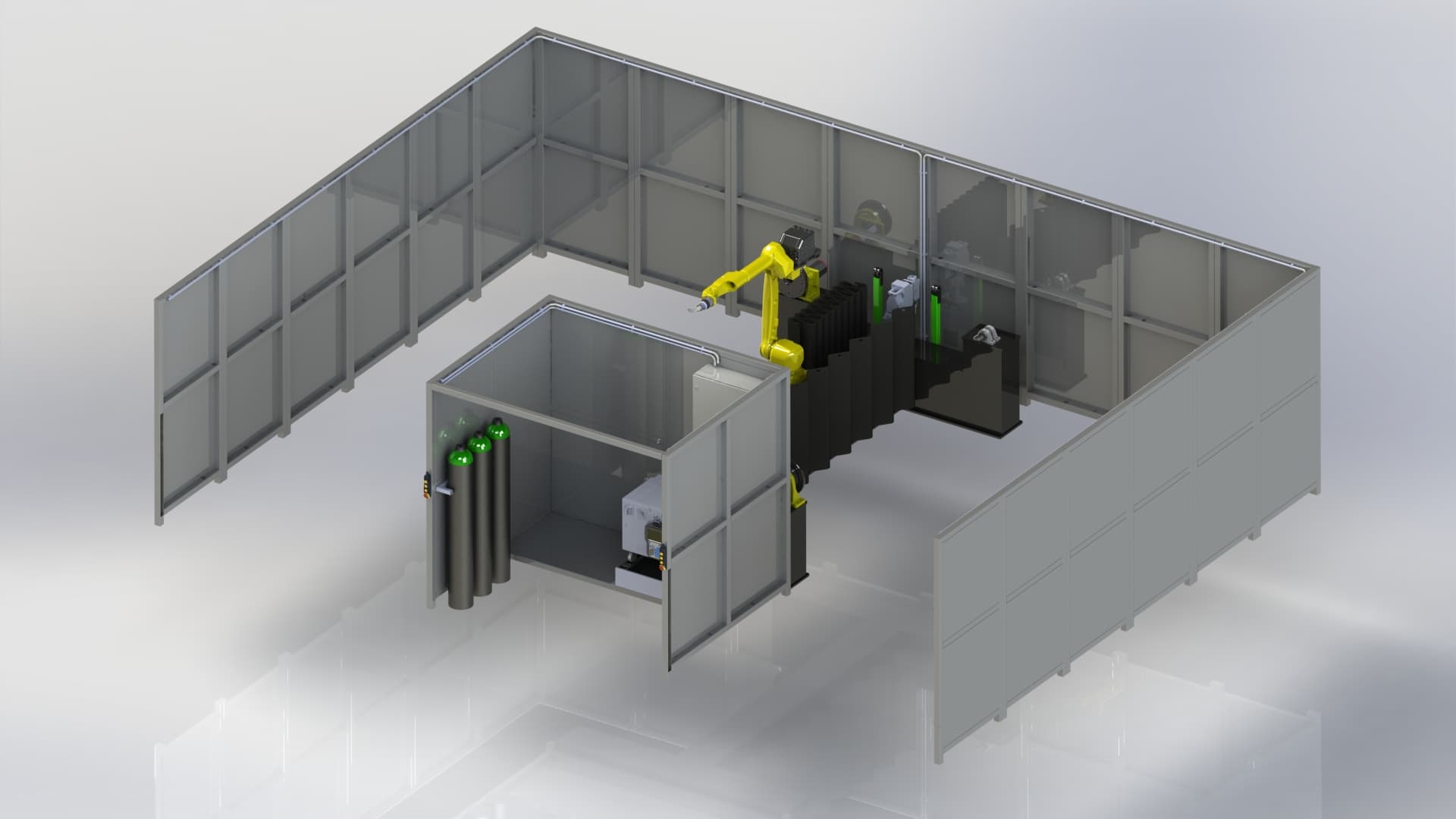

Robotické svařovací pracoviště na ocelové konstrukci ve tvaru písmene H. Robot je umístěn ve středu a obsluhuje dvě pracovní stanice. V jedné stanici robot svařuje, v druhé stanici obsluha vyndává hotový svařenec a připravuje další.

Robotické svařovací pracoviště H se skládá ze dvou oddělených pracovišť. Každé pracoviště má vlastní ovládací prvky start a stop pracovního cyklu a vlastní bezpečnostní prvky. Přídavný svařovací drát možné podávat z cívky, nebo ze sudu. Délka svařovací stanice 3000 mm, průměr protočení 1200 mm.

Technické parametry řady H

Robotický systém

•Průmyslový robot FANUC ARC MATE 100iD 8L s dosahem 2032 mm
•Dotykové vyhledávání dílů
•Automatická korekce dráhy

Polohovací systém

•2x jednoosé polohovadlo s protiložiskem FANUC nosnost 1000 kg

Bezpečnostní prvky

•Bezpečnostní optické závory REER
•Bezpečnostní ocelové oplocení

Modelová řada E

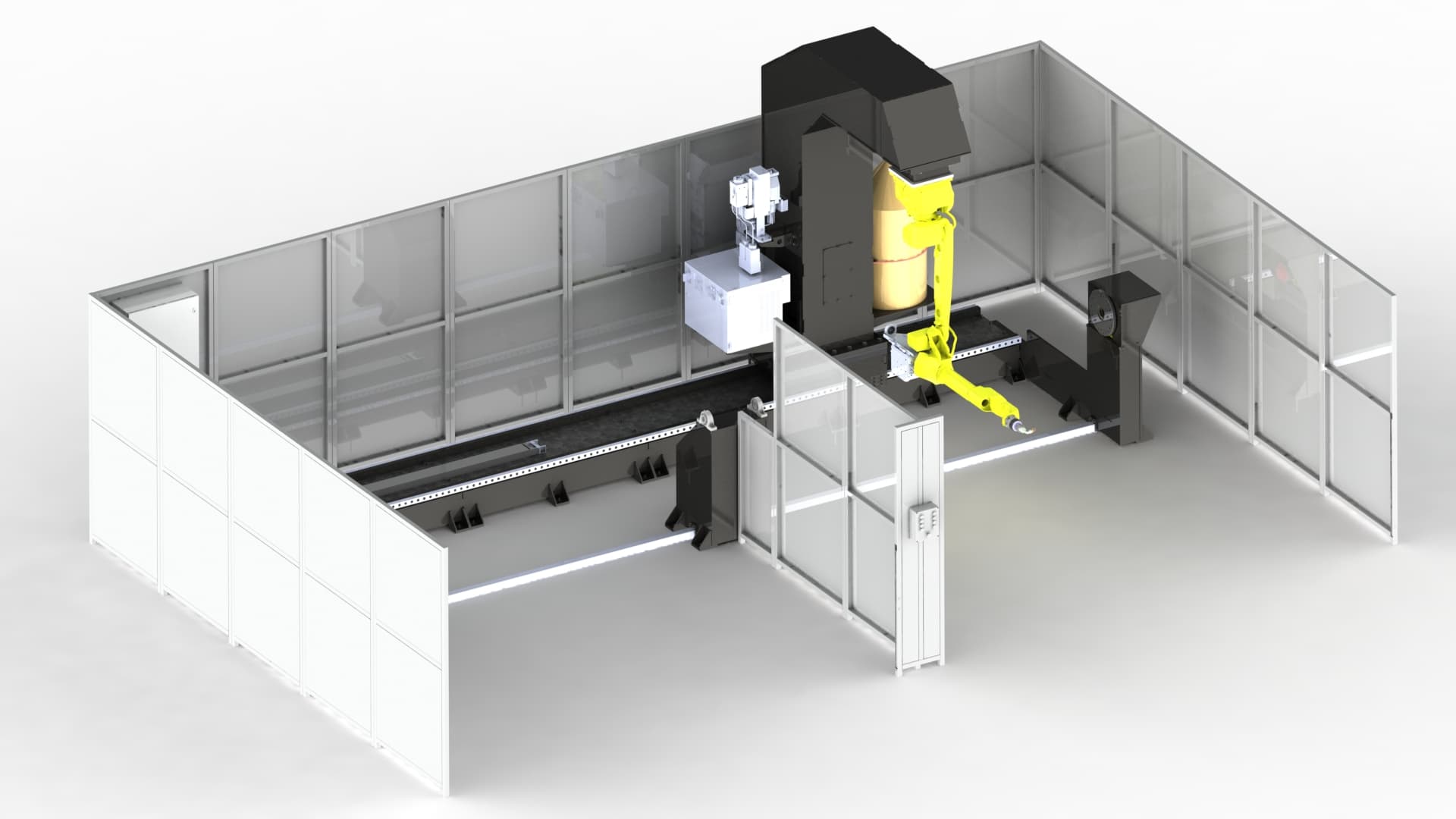

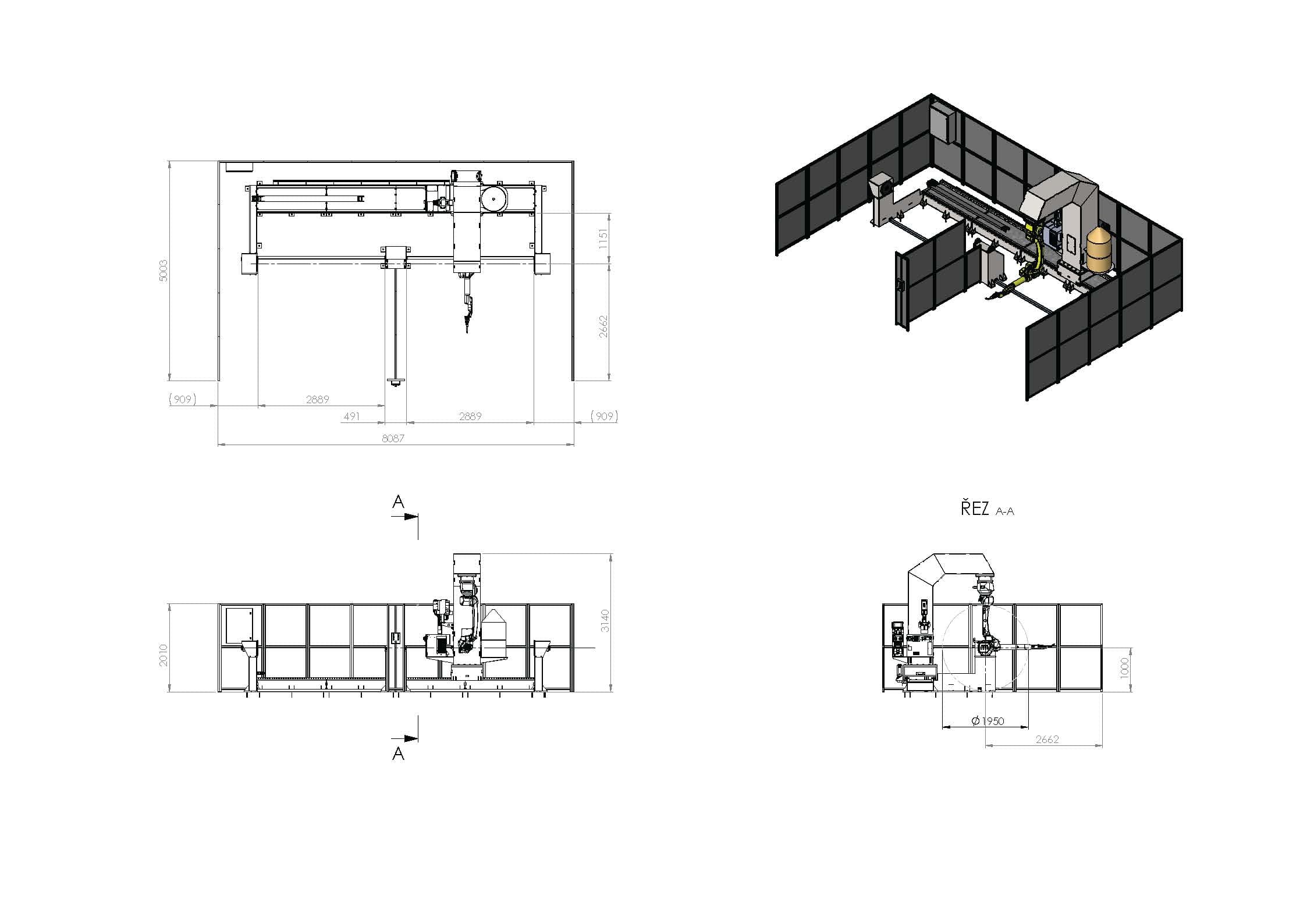

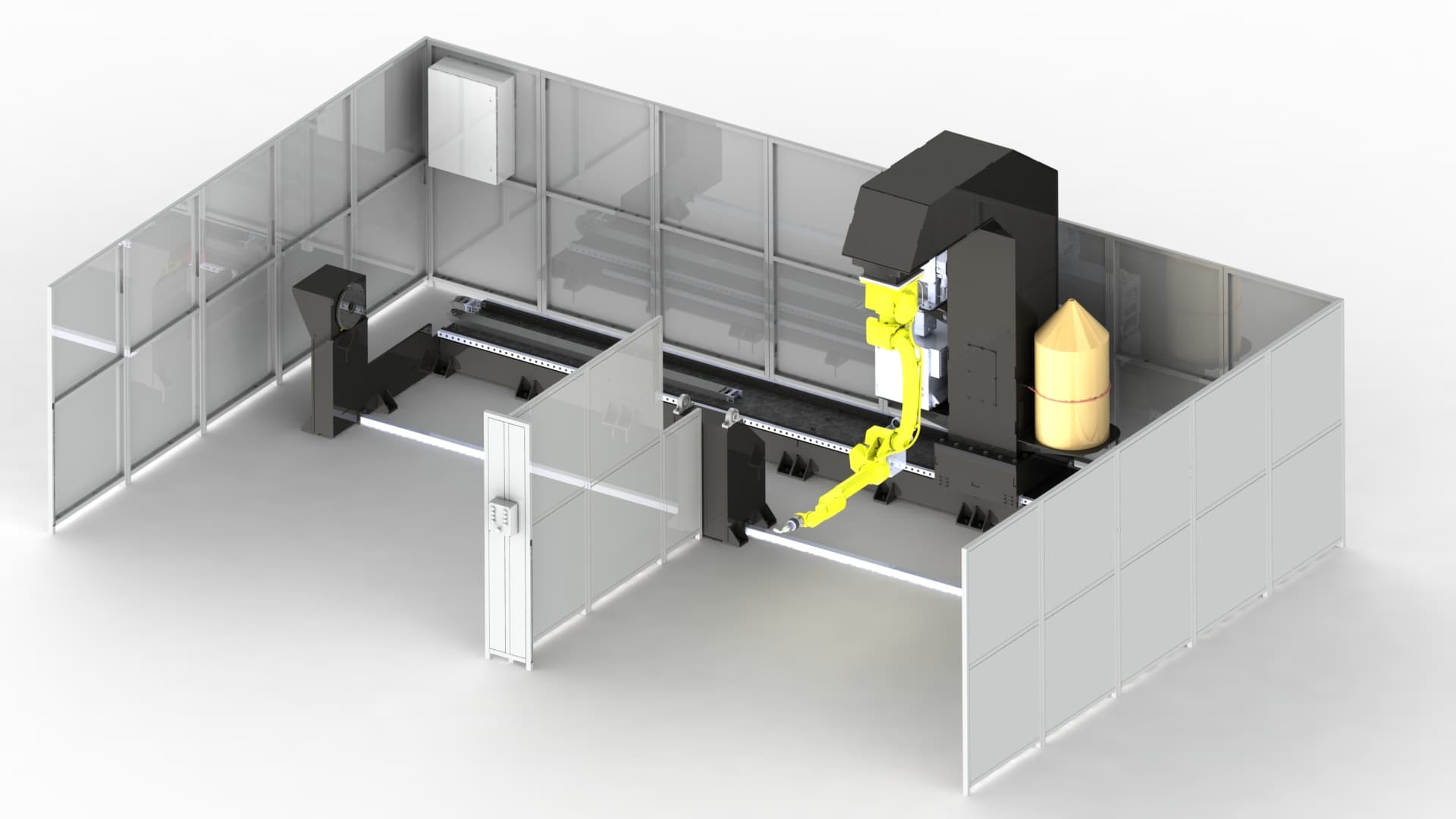

Robotické svařovací pracoviště na ocelové konstrukci ve tvaru písmene E. Robot je umístěn na dráze, zavěšen na věži a obsluhuje dvě pracovní stanice. V jedné stanici robot svařuje, v druhé stanici obsluha vyndává hotový svařenec a připravuje další. Délka stanice je 2850 mm, průměr protočení 1200 mm.

Snadnou demontáží středové přepážky je možné spojit pracovní stanice v jednu dlouhou 6200 mm. Robotické svařovací pracoviště E se skládá ze dvou oddělených pracovišť. Každé pracoviště má vlastní ovládací prvky start a stop pracovního cyklu a vlastní bezpečnostní prvky. Přídavný svařovací drát možné podávat z cívky, nebo ze sudu.

Technické parametry řady E

Robotický systém

•Průmyslový robot FANUC ARC MATE 100iD 8L s dosahem 2032 mm
•Dotykové vyhledávání dílů
•Automatická korekce dráhy

Polohovací systém

•2x jednoosé polohovadlo s protiložiskem FANUC nosnost 1000 kg

Bezpečnostní prvky

•Bezpečnostní optické závory REER
•Bezpečnostní ocelové oplocení

Modelová řada T

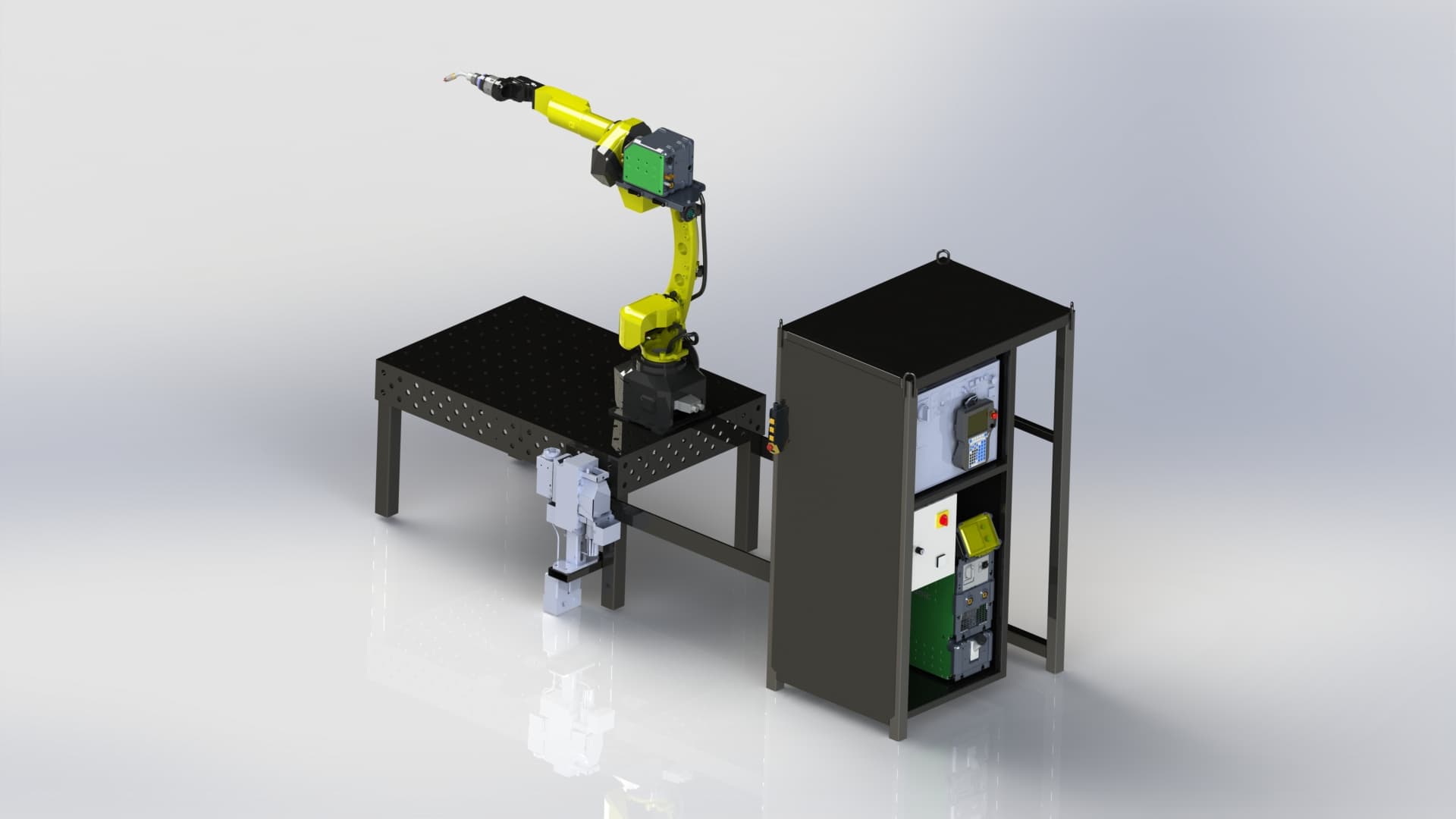

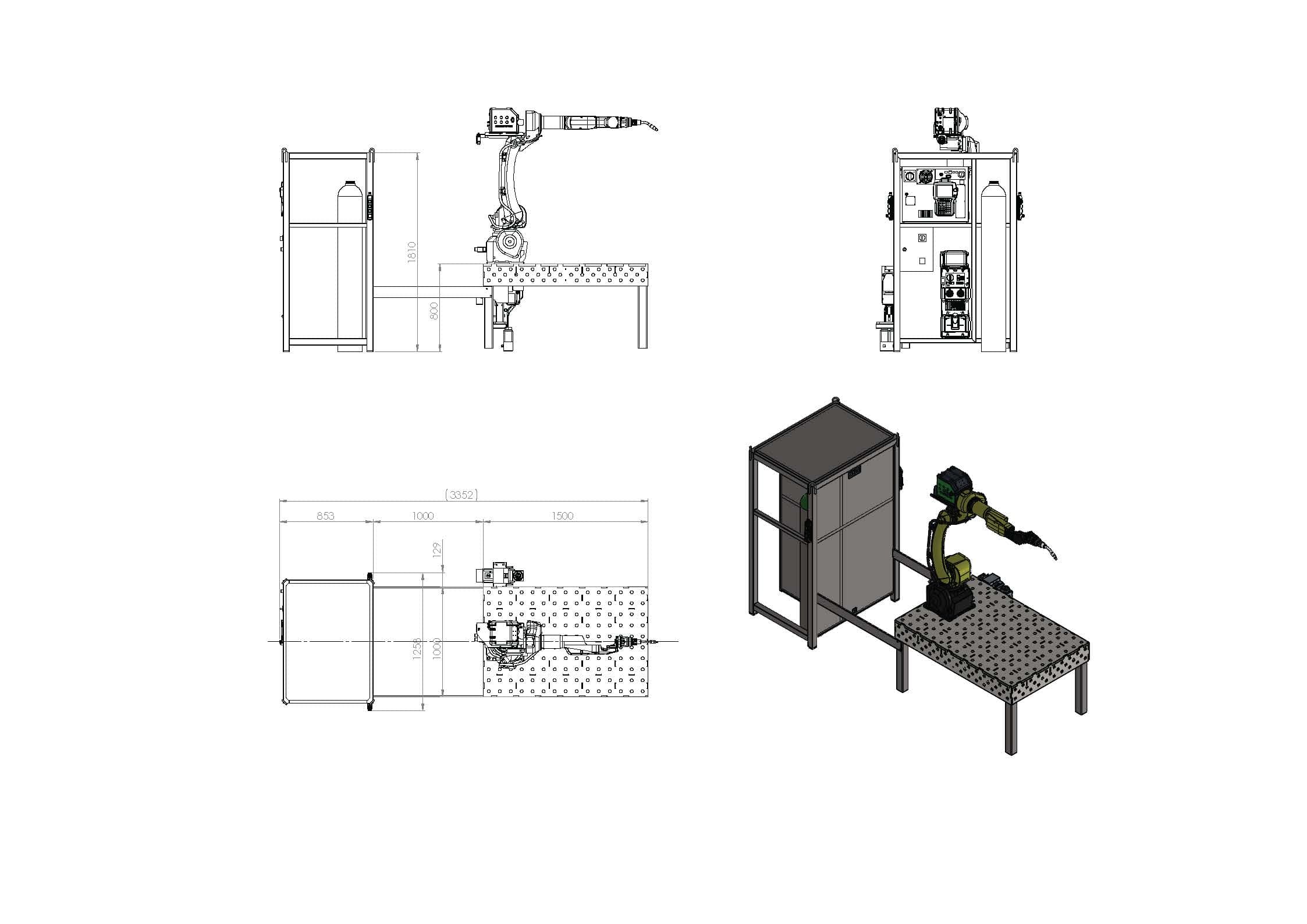

Robotické svařovací pracoviště T je na ocelovém svařovacím stole. Robot je umístěn na stole. Stůl je o rozměru 1500 x 1000 mm s otvory 22 mm pro použití standartních upínek pro svařování.

Robotické svařovací pracoviště T má vlastní ovládací prvky start a stop pracovního cyklu a vlastní bezpečnostní prvky. Přídavný svařovací drát možné podávat z cívky, nebo ze sudu.

Technické parametry řady T

Robotický systém

•Průmyslový robot FANUC ARC MATE 100iD 8L s dosahem 2032 mm
•Dotykové vyhledávání dílů
•Automatická korekce dráhy

Polohovací systém

•2x jednoosé polohovadlo s protiložiskem FANUC nosnost 1000 kg

Bezpečnostní prvky

•Bezpečnostní optické závory REER
•Bezpečnostní ocelové oplocení
